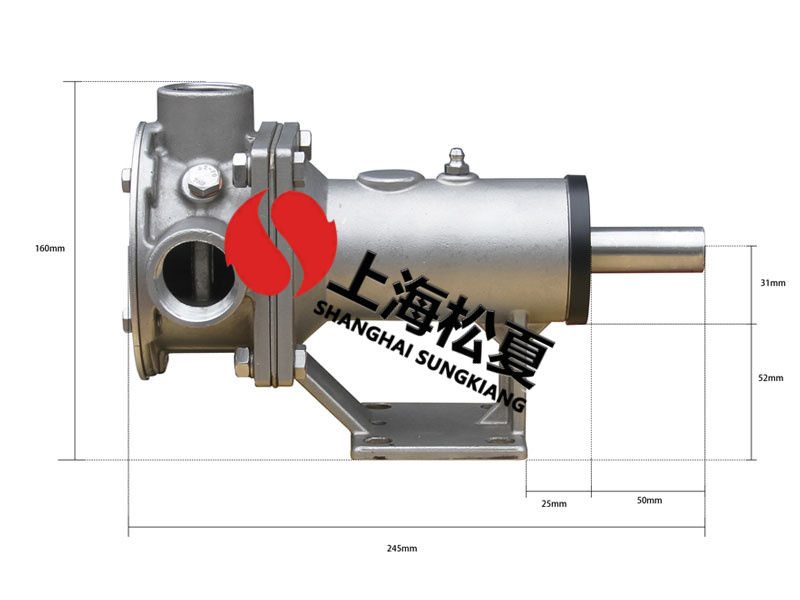

不銹鋼耐腐蝕自吸泵管路的設計分析
1、合理選擇管道直徑。管道直徑大。在同樣流量下，流量小，阻力損失小。管路的小直徑將導致阻力損失急劇增加，這將提升所選不銹鋼耐腐蝕自吸泵的升力。隨著皮帶功率的提升，成本和運營費用均提升。因此，應從技術和經濟角度考慮。
2、管道布置應盡量平直，盡量減少管道附件，并盡量減少管道長度。拐彎時，彎管的彎曲半徑應為管道直徑的3至5倍，且視角應超過90℃。
3、應注意排出管以及管接頭能夠承受的主要壓力。
4、橡膠葉輪的排出側務必裝有閥門（球閥或截止閥等）和逆止閥。該閥用以調整橡膠葉輪的工作點。當液態逆流時，逆止閥能防止橡膠葉輪反轉，并避免橡膠葉輪被水擊碰撞。
橡膠葉輪由
1.橡膠葉輪體；
2.橡膠葉輪蓋；
3.葉輪；
4.軸；
5.雙吸密封環；
6.軸套；
7.包裝套；
8.填料；
9.填料環；
10.填料函；
11.軸螺帽；
12.軸承體；
13.軸承體旋蓋；
14.深溝球軸承；
15;連軸器零件；
16;關鍵部件，比如軸承端蓋。
橡膠葉輪的葉輪可以看作是由2個背對背的單吸葉輪構成，如同2個葉輪對稱布局一樣，所以可以認為在工作過程中不會造成軸向力。然而，因?yàn)樯a(chǎn)和拼裝的原因，總是存有尺寸偏差，不可能實現肯定對稱，而且液態流動也無法肯定對稱，所以需要存有殘留軸向力。承擔剩下的軸向力。
